Administrasi Jaringan (kelas 13.4A.01)

Tugas Pertemuan 10

Praktikum Routing Studi Kasus

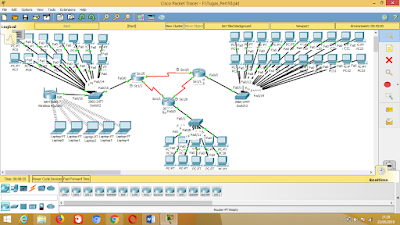

Perusahaan XYZ memiliki 3 kantor Cabang. Pada kantor cabang 1 memiliki 14 komputer yang terhubung menggunakan kabel serta terdapat 5 Laptop yang terhubung menggunakan media Wireless. Sedangkan pada kantor cabang 2, memiliki 20 komputer yang terhubung menggunakan kabel. Dan kantor cabang 3 memiliki 10 komputer. Anda sebagai seorang Network Administrator diminta untuk melakukan konfigurasi terhadap ketiga kantor cabang tersebut dengan ketentuan, sebagai berikut :

1. Melakukan konfiguarsi IP Address dengan menggunakan Subnetting pada perangkat Komputer dan Laptop yang terhubung. Tidak dianjurkan menggunakan /24,
2. Berikan IP Address dengan menggunakan subnetting /30 terhadap interface yang terhubung secara langsung dari router ke router,
3. Terapkan konfigurasi Routing Dynamic,
4. Serta pastikan seluruh Client di Kantor Cabang 1, kantor cabang 2 dan kantor cabang 3 dapat saling terkoneksi dengan baik
5. Setelah jaringan berjalan sesuai dengan fungsinya, upload dokumentasi pembuatan jaringan kedalam blog.

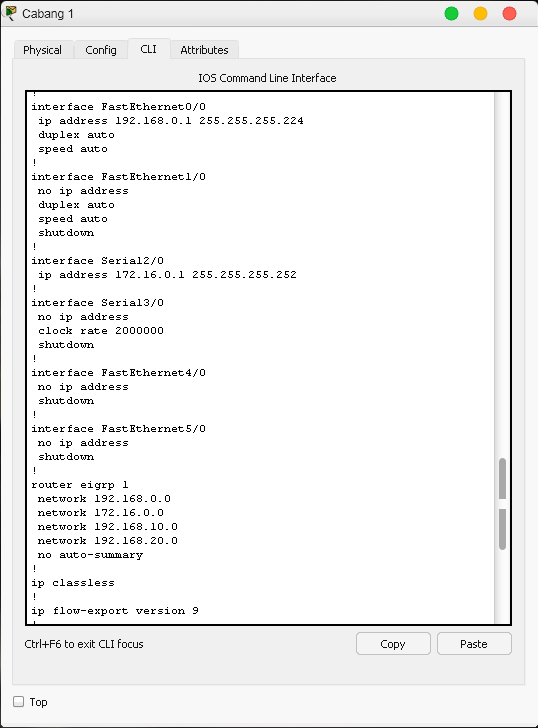

Konfigurasi Router1 (Cabang 1) :

Router>enable Router#configure terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.0.1 255.255.255.224
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial 2/0
Router(config-if)#ip address 172.16.0.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#ip dhcp pool LAN-POOL-1
Router(dhcp-config)#network 192.168.0.0 255.255.255.224
Router(dhcp-config)#default-router 192.168.0.1
Router(dhcp-config)#exit
Router(config)#router eigrp 1
Router(config-router)#network 192.168.0.0
Router(config-router)#network 172.16.0.0
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.20.0
Router(config-router)#network 172.16.10.0
Router(config-router)#no auto-summary
Router(config-router)#end
Router#copy running-config startup-config

Konfigurasi Router2 (Cabang 2) :

Router>enable Router#configure terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.10.1 255.255.255.224
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial 2/0
Router(config-if)#ip address 172.16.0.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial 3/0
Router(config-if)#ip address 172.16.10.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#ip dhcp pool LAN-POOL-1
Router(dhcp-config)#network 192.168.10.0 255.255.255.224
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#exit
Router(config)#router eigrp 1
Router(config-router)#network 192.168.0.0
Router(config-router)#network 172.16.0.0
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.20.0
Router(config-router)#network 172.168.10.0
Router(config-router)#no auto-summary
Router(config-router)#end
Router#copy running-config startup-config








Konfigurasi Router3 (Cabang 3) :

Router>en Router>enable
Router#configure terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.20.1 255.255.255.224
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial 3/0
Router(config-if)#ip address 172.16.10.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#ip dhcp pool LAN-POOL-1
Router(dhcp-config)#network 192.168.20.0 255.255.255.224
Router(dhcp-config)#default-router 192.168.20.1
Router(dhcp-config)#exit
Router(config)#router eigrp 1
Router(config-router)#network 192.168.0.0
Router(config-router)#network 172.16.0.0
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.20.0
Router(config-router)#network 172.16.10.0
 Router(config-router)#no auto-summary
Router(config-router)#end
Router#copy running-config startup-config
